Компрессоры серии ПК

Компрессоры ПК-1,75А; ПК-3,5А; ПК-5,25А предназначены для получения сжатого воздуха, необходимого для снабжения им пневматических систем подвижного состава железнодорожного транспорта, пневмоинструментов и механизмов различных отраслей.



Конструкция данных компрессоров обеспечивает их работоспособное состояние при эксплуатации в ниже перечисленных условиях окружающей среды:
•    температуре окружающего воздуха от -35 до +40оС,
•    атмосферном давления не ниже 650 мм.рт.ст.
Исполнение компрессора – невзрывобезопасное.



Существует два варианта исполнения компрессоров:

  1. общепромышленное исполнение,

  2. исполнение для железнодорожного транспорта.



Исполнение для железнодорожного транспорта предусматривает поставку компрессоров ПК-5,25А для применения их на подвижных составах железнодорожного транспорта Украины и стран СНГ, что в свою очередь подтверждено сертификатом ССФЖТ

Преимущества:

  • Длительный период эксплуатации;

  • Высокая надежность;

  • Простота в обслуживании;

  • Унификация деталей всего ряда компрессоров;

  • Низкий расход смазочного масла.

1/8

Стандартный комплект поставки:

  • Компрессор

  • Теплообменники

  • Вентилятор

  • Предохранительные клапаны

  • Полумуфта ведомая

  • Фильтр Воздушный

  • Комплект ЗИП

Дополнительная комплектация:

  • Трубчатые электронагреватели (ТЭНы)

  • Переходные корпуса

  • Манометры или датчики аварийного давления ММ 126

  • Ведущая полумуфта для подсоединения электродвигателя

Область применения и характеристики:

Описание конструкции:

Состав компрессора ПК-1,75А:

  1. корпус;

  2. маслоуказатель;

  3. шатунно-поршневая группа ЦВД;

  4. цилиндр высокого давления;

  5. корпус коробки клапанов ЦВД;

  6. теплообменник;

  7. клапан предохранительный;

  8. корпус коробки клапанов ЦНД;

  9. цилиндр низкого давления;

  10. шатунно-поршневая группа ЦНД;

  11. фильтр воздушный с резонатором;

  12. фильтр масляный;

  13. насос масляный;

  14. сапун;

  15. вентилятор;

  16. кронштейн вентилятора;

  17. вал коленчатый;

  18. шпонка;

  19. гайка коленчатого вала;

  20. муфта втулочно-пальцевая;

  21. крышка передняя;

  22. пробка сливная.


Компрессор ПК-1,75А


Компрессор ПК-3,5А

Состав компрессора ПК-3,5А:

  1. корпус;

  2. маслоуказатель;

  3. шатунно-поршневая группа ЦВД;

  4. цилиндр высокого давления;

  5. корпус коробки клапанов ЦВД;

  6. теплообменник;

  7. клапан предохранительный;

  8. корпус коробки клапанов ЦНД;

  9. цилиндр низкого давления;

  10. шатунно-поршневая группа ЦНД;

  11. фильтр воздушный с резонатором;

  12. фильтр масляный;

  13. насос масляный;

  14. сапун;

  15. вентилятор;

  16. кронштейн вентилятора;

  17. вал коленчатый;

  18. шпонка;

  19. гайка коленчатого вала;

  20. муфта втулочно-пальцевая;

  21. крышка передняя;

  22. пробка сливная.

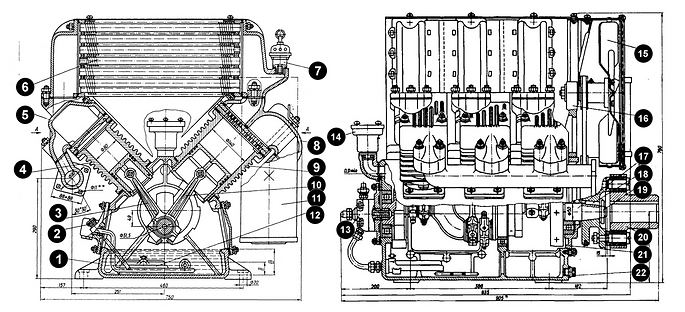

Состав компрессора ПК-5,25А:

  1. корпус;

  2. маслоуказатель;

  3. шатунно-поршневая группа ЦВД;

  4. цилиндр высокого давления;

  5. корпус коробки клапанов ЦВД;

  6. теплообменник;

  7. клапан предохранительный;

  8. корпус коробки клапанов ЦНД;

  9. цилиндр низкого давления;

  10. шатунно-поршневая группа ЦНД;

  11. фильтр воздушный с резонатором;

  12. фильтр масляный;

  13. насос масляный;

  14. сапун;

  15. вентилятор;

  16. кронштейн вентилятора;

  17. вал коленчатый;

  18. шпонка;

  19. гайка коленчатого вала;

  20. муфта втулочно-пальцевая;

  21. крышка передняя;

  22. пробка сливная.


Компрессор ПК-5,25А
