Резисторы и ящики сопротивления

Резисторы пускорегулирующие типа РФ/КФ

Резисторы типа РФ предназначены для работы на подвижном составе рельсового транспорта и троллейбусах в качестве пусковых и т.д.

Особенности рабочих условий:



  • Высота над уровнем моря не более 1200 м;

  • Температура окружающего воздуха от +50С до -50С;

  • Относительная влажность окружающего воздуха до 95 %;

  • Механические факторы по группам условий эксплуатации: М25, М26, М27, М28, М29 по ГОСТ 17516-72;

  • Естественная вентиляция.



Резисторы типа РФ соответствуют требованиям ГОСТ 9219-95.

Допустимые отклонения сопротивления от номинальных значений - 5...10%.


Блоки резисторов типа ЯС-З


Блоки резисторов (далее блоки) типов ЯСЗ, ЯС4, ЯС101. ЯС102, ЯС111, ЯС112, ЯС121, ЯС122, ЯС123, ЯС131, ЯС132 ЯС133, ЯС134, ЯС211, предназначены для эксплуатации в силовых электрических цепях и цепях управления переменного тока частоты 50 и 60 Гц и напряжением до 600 В и постоянного тока напряжением до 440В в качестве добавочных нагревательных, нагрузочных, пусковых, разрядных, регулирующих, тормозных, установочных и других, а блоки типов ЯС191, ЯС192 предназначены для заземления нейтрали высоковольтных синхронных генераторов и трансформаторов или в качестве тормозных сопротивлений к синхронным электродвигателям в электрических цепях напряжением относительно земли до 10000-В переменного тока частоты 50 и 60 Гц постоянного тока.

Стандартизованные блоки резисторов типа ЯС3

Стандартизованные блоки резисторов типа ЯС3 имеют одинаковые схемы соединений, количество выводов, количество резисторов, габаритные и установочные размеры. Количество резисторов типа ЭС3 в блоке равно 11, все они имеют одинаковое номинальное сопротивление. Количество выводов на планке равно 17. Различают блоки типа ЯС3 между собой только величиной номинального сопротивления резисторов и номинальным током.


Стандартизованные блоки резисторов типа ЯС4


Стандартизованные блоки резисторов типа ЯС3 имеют одинаковые схемы соединений, количество выводов, количество резисторов, габаритные и установочные размеры. Количество резисторов типа ЭС3 в блоке равно 11, все они имеют одинаковое номинальное сопротивление. Количество выводов на планке равно 17. Различают блоки типа ЯС3 между собой только величиной номинального сопротивления резисторов и номинальным током.

Нестандартизованные блоки резисторов типа ЯС111, ЯС112, ЯС121, ЯС122, ЯС131, ЯС132

Нестандартизованные блоки резисторов типа ЯС111, ЯС112, ЯС121, ЯС122, ЯС131, ЯС132 предназначены для эксплуатации в силовых электрических цепях и в цепях управления переменного тока частоты 50 и 60 Гц, напряжением 660В и постоянного тока напряжением до 440В в качестве добавочных, балластных, нагревательных, нагрузочных, пусковых, разрядных, регулирующих, тормозных блоков резисторов.


Стандартизованные блоки резисторов типа БРК (аналог блоков резисторов БК12)

Константановые блоки БРК имеют одинаковую схему соединения, количество выводов, количество резисторов, габаритные и установочные размеры. Количество константановых резисторов в блоке равно 12, количество выводов равно 12. Различаются стандартизованные константановые блоки между собой только величиной номинального сопротивления резисторов и номинальным током.

Стандартизованные блоки резисторов типа БРФ

Фехралевые блоки резисторов БРФ имеют одинаковое количество резисторов равное 6 и одинаковые габаритные и установочные размеры. Схема соединений, количество и сопротивление ступеней, количество выводов различны и зависят от сопротивления и номинального тока блока.


Элементы сопротивления ускорителя и демпферные блоки резисторов

Элемент сопротивления ускорителя применяется в трамваях ТЗ (чешского производства) для регулирования скорости трамвая. Элемент сопротивления ускорителя состоит из пластины, которая образует меандр.

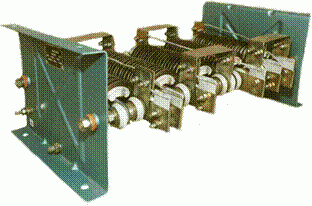

Блоки резисторов типа БРФ-51Г У2 для троллейбусов

Блоки изготавливаются в соответствии с ГОСТ 9219-88 и конструкторской документацией.
Блоки  представляют собой конструкцию, скомпонованную с резисторов типа ЭС10У2  опирающихся пазами скобы на изолированные шпильки, которые установлены в отверстие   Г-образных стоек  и закреплены к стойкам гайками. Соединение между резисторами осуществляется медными шинами. Блоки устанавливаются на подвесках.

Резисторы ЭС10У2 состоят из стальной скобы, с установленной на ней изоляторами, в желобках которых находится фехралевая лента.
Медные отводы резистора припаяны к фехралевой ленте твердым латунным припоем.

Блоки резисторов БРФ-51Г У2  являются аналогами блоков резисторов КФ 51 и предназначены для использования на троллейбусах «ЗИУ»
